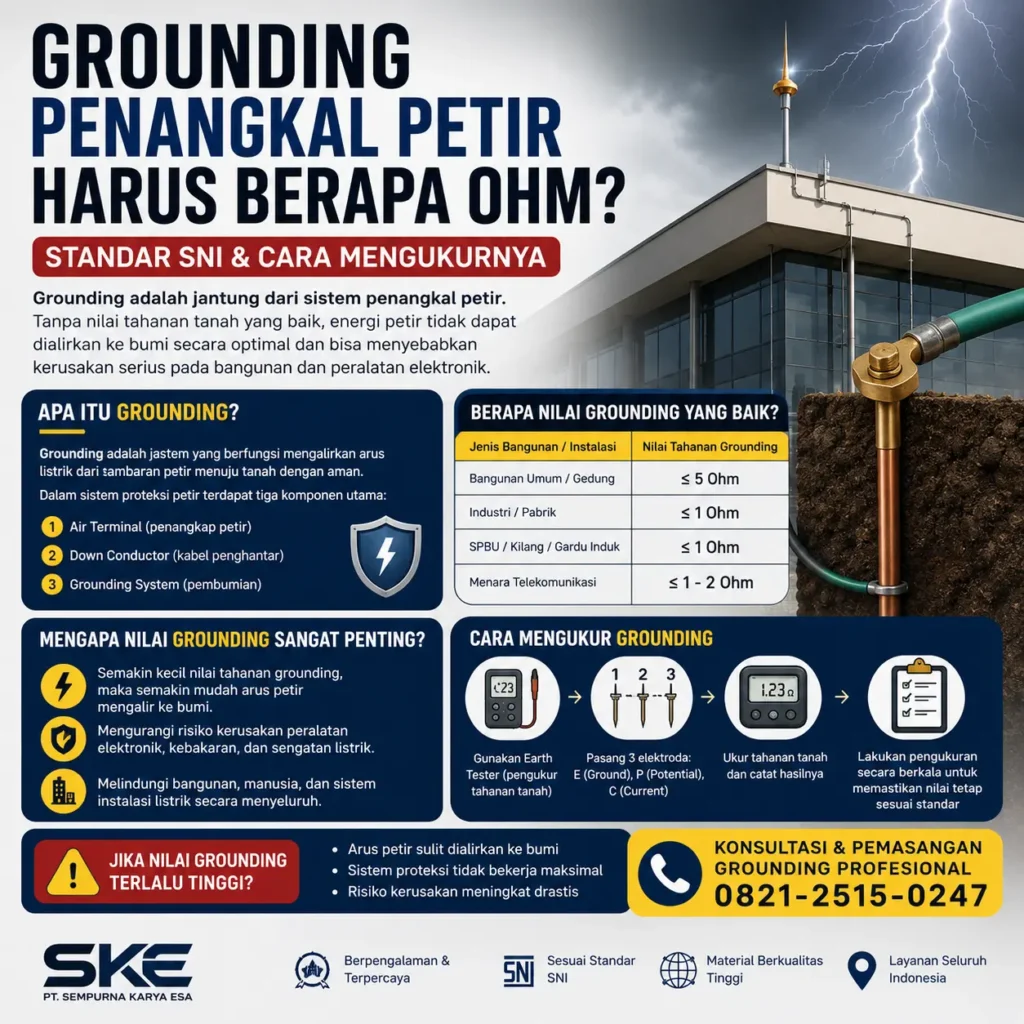

Grounding Penangkal Petir Harus Berapa Ohm? Standar SNI & Cara Mengukurnya

Grounding Penangkal Petir Harus Berapa Ohm? Standar SNI & Cara Mengukurnya

Salah satu pertanyaan yang paling sering diajukan oleh pemilik rumah, kontraktor, hingga pengelola gedung adalah “Grounding penangkal petir harus berapa Ohm?”

Pertanyaan ini sangat penting karena grounding merupakan jantung dari sistem proteksi petir. Sebagus apa pun head terminal atau penyalur petir yang dipasang, apabila sistem grounding memiliki nilai tahanan tanah (earth resistance) yang tinggi, maka energi petir tidak dapat dialirkan ke bumi secara optimal.

Akibatnya, risiko kerusakan peralatan elektronik, gangguan instalasi listrik, bahkan kebakaran masih dapat terjadi.

Lalu sebenarnya berapa nilai grounding yang baik menurut standar SNI? Bagaimana cara mengukurnya? Dan apa yang harus dilakukan jika hasil pengukurannya masih tinggi?

Artikel ini akan membahas semuanya secara lengkap.

Apa Itu Grounding pada Sistem Penangkal Petir?

Grounding adalah sistem yang berfungsi mengalirkan arus listrik dari sambaran petir menuju tanah dengan aman.

Dalam sistem proteksi petir terdapat tiga komponen utama yaitu:

• Air Terminal (penangkap petir)
• Down Conductor (kabel penghantar)
• Grounding System (pembumian)

Apabila salah satu komponen tersebut tidak bekerja dengan baik, maka keseluruhan sistem akan kehilangan efektivitasnya.

Grounding menjadi titik akhir tempat energi petir dibuang ke dalam tanah.

Karena energi petir dapat mencapai ratusan ribu ampere dalam waktu sangat singkat, maka jalur menuju tanah harus memiliki hambatan sekecil mungkin.

Mengapa Nilai Grounding Sangat Penting?

Semakin kecil nilai tahanan grounding, maka semakin mudah arus petir mengalir ke bumi.

Sebaliknya, apabila tahanan grounding tinggi, maka arus petir akan mencari jalur lain seperti:

• Instalasi listrik
• Panel listrik
• CCTV
• Server
• Mesin produksi
• Peralatan elektronik
• Struktur bangunan

Inilah penyebab mengapa bangunan yang telah memasang penangkal petir masih bisa mengalami kerusakan apabila grounding tidak memenuhi standar.

Grounding Penangkal Petir Harus Berapa Ohm?

Secara umum, standar yang banyak digunakan di Indonesia maupun internasional adalah:

Untuk sistem proteksi petir, target terbaik adalah:

Nilai tahanan grounding di bawah 5 Ohm.

Semakin kecil nilainya, maka semakin baik performa sistem pembumian.

Standar SNI Grounding Penangkal Petir

Di Indonesia, pemasangan sistem proteksi petir mengacu pada:

• SNI 03-7015-2004 tentang Sistem Proteksi Petir pada Bangunan.
• PUIL (Persyaratan Umum Instalasi Listrik) edisi terbaru.
• Standar IEC 62305 sebagai acuan internasional.

Dalam praktiknya, standar tersebut menekankan bahwa sistem pembumian harus memiliki nilai resistansi serendah mungkin agar energi petir dapat dilepaskan secara aman ke tanah.

Meskipun karakteristik tanah di setiap lokasi berbeda, nilai ≤ 5 Ohm menjadi acuan umum yang digunakan oleh banyak konsultan dan kontraktor profesional.

Mengapa Tidak Semua Lokasi Bisa Mendapatkan 1 Ohm?

Banyak orang mengira semakin kecil angka Ohm maka semakin mudah dicapai.

Padahal kenyataannya tidak demikian.

Nilai resistansi tanah dipengaruhi oleh berbagai faktor, seperti:

1. Jenis Tanah

Tanah liat memiliki konduktivitas lebih baik dibanding tanah berbatu.

Sebaliknya tanah kapur memiliki resistansi lebih tinggi.

2. Kelembapan Tanah

Tanah yang basah jauh lebih mudah menghantarkan listrik dibanding tanah kering.

Pada musim kemarau biasanya nilai grounding akan meningkat.

3. Kedalaman Ground Rod

Semakin dalam elektroda grounding dipasang, biasanya semakin rendah nilai tahanannya.

4. Kandungan Mineral

Tanah dengan kandungan garam dan mineral tinggi memiliki konduktivitas yang lebih baik.

5. Luas Area Pembumian

Semakin luas sistem grounding yang dibuat, semakin rendah nilai resistansinya.

Cara Mengukur Grounding Penangkal Petir

Pengukuran dilakukan menggunakan alat yang disebut:

Earth Resistance Tester atau Earth Ground Tester.

Alat ini memang dirancang khusus untuk mengetahui nilai tahanan pembumian.

Ada beberapa metode pengukuran, namun yang paling umum digunakan adalah:

1. Metode 3 Point

Metode ini paling banyak digunakan oleh teknisi profesional.

Langkah-langkahnya:

• Grounding utama dilepas dari instalasi.
• Dua elektroda bantu ditancapkan pada jarak tertentu.
• Earth Tester dihubungkan ke ketiga titik tersebut.
• Alat akan menampilkan nilai resistansi dalam satuan Ohm.

Metode ini memiliki tingkat akurasi yang tinggi.

2. Metode Clamp Ground Tester

Metode ini digunakan tanpa harus melepas grounding.

Kelebihannya:

• Lebih cepat
• Praktis
• Cocok untuk instalasi yang masih beroperasi

Namun metode ini tidak selalu dapat digunakan pada semua jenis instalasi.

Kapan Grounding Harus Diukur?

Idealnya pengukuran dilakukan:

• Setelah instalasi selesai.
• Sebelum bangunan mulai digunakan.
• Setiap 6–12 bulan.
• Setelah terjadi sambaran petir besar.
• Setelah renovasi bangunan.
• Saat musim kemarau panjang.

Pemeriksaan rutin memastikan sistem proteksi petir tetap bekerja secara optimal sepanjang waktu.

Apa yang Terjadi Jika Nilai Grounding Lebih dari 5 Ohm?

Misalnya hasil pengukuran menunjukkan:

• 8 Ohm
• 10 Ohm
• 20 Ohm

Artinya sistem grounding masih kurang baik.

Risiko yang dapat muncul antara lain:

• Arus petir tidak tersalur sempurna.
• Tegangan lebih (surge) meningkat.
• Peralatan elektronik lebih mudah rusak.
• MCB sering trip.
• Sistem proteksi petir tidak bekerja maksimal.
• Potensi kebakaran akibat lonjakan arus.

Karena itu, nilai resistansi yang tinggi sebaiknya segera diperbaiki.

Cara Menurunkan Nilai Grounding

Beberapa metode yang umum dilakukan adalah:

Menambah Ground Rod

Semakin banyak batang grounding yang dipasang dan dihubungkan dengan benar, biasanya nilai resistansi akan turun.

Memperdalam Ground Rod

Ground rod dapat dipasang hingga mencapai lapisan tanah yang lebih lembap.

Menggunakan Ground Enhancement Material (GEM)

Material seperti bentonite atau Plasma Gem membantu mempertahankan kelembapan di sekitar elektroda sehingga resistansi tanah dapat turun secara signifikan.

Metode ini banyak digunakan pada:

• Gedung bertingkat
• Pabrik
• Rumah sakit
• Data center
• BTS

Membuat Grounding Grid

Untuk instalasi besar, beberapa titik grounding dihubungkan menjadi satu jaringan sehingga distribusi arus menjadi lebih merata.

Memastikan Sambungan Berkualitas

Sambungan yang longgar atau berkarat dapat meningkatkan resistansi sistem. Oleh karena itu, koneksi sebaiknya menggunakan metode yang sesuai standar, seperti exothermic welding atau konektor mekanis berkualitas tinggi.

Kesalahan yang Sering Terjadi Saat Membuat Grounding

Beberapa kesalahan yang masih sering ditemui di lapangan antara lain:

• Ground rod terlalu pendek.
• Menggunakan material yang tidak sesuai standar.
• Sambungan grounding tidak kuat.
• Tidak melakukan pengukuran setelah pemasangan.
• Tidak melakukan perawatan berkala.
• Menganggap satu batang grounding selalu cukup.
• Memasang grounding tanpa memperhatikan kondisi tanah.

Kesalahan-kesalahan tersebut dapat membuat sistem proteksi petir tidak bekerja sebagaimana mestinya.

Pentingnya Pengujian nilai resistansi Setelah Instalasi

Banyak orang mengira pekerjaan selesai setelah grounding ditanam.

Padahal tahap terpenting justru dilakukan setelah pemasangan, yaitu pengujian nilai resistansi.

Kontraktor profesional akan memberikan laporan hasil pengukuran menggunakan Earth Tester sebagai bukti bahwa sistem telah memenuhi standar.

Dokumentasi ini sangat penting, terutama untuk gedung komersial, fasilitas industri, rumah sakit, maupun proyek pemerintah.

Percayakan Instalasi Grounding kepada Ahlinya

Grounding bukan sekadar menanam batang tembaga ke dalam tanah. Dibutuhkan perhitungan, pemilihan material yang tepat, teknik pemasangan yang benar, serta pengujian menggunakan alat ukur profesional agar sistem benar-benar efektif.

PT Sempurna Karya Esa merupakan perusahaan yang telah berpengalaman sejak tahun 2018 dalam bidang instalasi sistem proteksi petir dan grounding di seluruh Indonesia. Tim teknisi memahami penerapan standar SNI, penggunaan material berkualitas, serta prosedur pengujian resistansi tanah sehingga hasil instalasi dapat bekerja secara optimal.

Layanan yang tersedia meliputi:

• Jasa pemasangan penangkal petir.
• Instalasi grounding sistem.
• Pengukuran nilai grounding (Earth Resistance Test).
• Perbaikan sistem grounding.
• Pemeliharaan sistem proteksi petir.
• Konsultasi teknis untuk rumah, gedung, pabrik, gudang, hingga fasilitas industri.

Dengan pemasangan dan pengujian yang tepat, Anda dapat meminimalkan risiko kerusakan akibat sambaran petir serta menjaga keamanan bangunan dan peralatan elektronik.

Kesimpulan

Jadi, grounding penangkal petir sebaiknya memiliki nilai tahanan maksimal 5 Ohm, bahkan untuk fasilitas kritis seperti data center, rumah sakit, atau gardu listrik, targetnya dapat mencapai 1 Ohm atau lebih rendah.

Namun perlu dipahami bahwa nilai tersebut sangat dipengaruhi oleh kondisi tanah, kedalaman elektroda, jenis material, serta kualitas pemasangan. Oleh karena itu, pengukuran menggunakan Earth Resistance Tester wajib dilakukan setelah instalasi dan secara berkala sebagai bagian dari pemeliharaan sistem.

Jika Anda sedang merencanakan pemasangan atau ingin mengevaluasi sistem grounding yang sudah ada, pastikan pekerjaan dilakukan oleh tenaga profesional agar perlindungan terhadap sambaran petir benar-benar optimal dan sesuai standar.

SKE menyediakan layanan lengkap mulai dari perencanaan, survey lokasi, analisa kebutuhan penangkal petir, pemasangan sistem grounding,

hingga tahap Riksa Uji (pengujian) untuk memastikan hasilnya sesuai standar teknis yang berlaku. Setiap proses kami kerjakan oleh tenaga ahli berpengalaman, sehingga sistem penangkal petir dapat bekerja secara optimal, aman, dan terpercaya. ⚡
