Proteksi Petir Eksternal dan Internal: Apa Perbedaannya dan Mengapa Keduanya Penting?
Proteksi Petir Eksternal dan Internal: Apa Perbedaannya dan Mengapa Keduanya Penting?
Petir dapat menimbulkan bahaya yang jauh lebih besar daripada sekadar sambaran langsung pada bangunan. Energi petir juga dapat menimbulkan tegangan lebih yang merambat melalui instalasi listrik, jaringan komunikasi, dan berbagai jalur konduktif lainnya.
Karena itu, sistem proteksi petir pada bangunan idealnya tidak hanya berfokus pada perlindungan dari sambaran langsung. Diperlukan pula perlindungan terhadap efek sambaran yang dapat masuk ke dalam bangunan.
Secara umum, perlindungan tersebut dapat dibagi menjadi proteksi petir eksternal dan proteksi petir internal.
Apa Itu Proteksi Petir Eksternal?
Proteksi petir eksternal merupakan sistem yang dirancang untuk menangkap sambaran petir dan mengalirkannya dengan aman menuju tanah.
Sistem ini berada pada bagian luar bangunan dan memiliki beberapa komponen utama.
1. Air Terminal
Air terminal berfungsi sebagai bagian penerima sambaran petir.
Komponen ini biasanya ditempatkan pada bagian bangunan yang memiliki posisi tinggi atau area yang telah ditentukan berdasarkan perhitungan proteksi.
Teknologi air terminal dapat berbeda tergantung desain sistem yang digunakan.
2. Down Conductor
Down conductor berfungsi sebagai penghantar yang membawa arus dari air terminal menuju grounding system.
Jalur penghantar merupakan salah satu bagian yang harus diperhatikan dalam instalasi. Jalur yang tidak tepat dapat meningkatkan risiko terjadinya side flash atau loncatan listrik ke bagian lain dari bangunan.
3. Grounding System
Grounding menjadi bagian akhir dari jalur proteksi eksternal.
Arus petir yang telah diterima dan dialirkan melalui konduktor kemudian diteruskan ke sistem pembumian untuk didispersikan ke dalam tanah.
Kualitas grounding dipengaruhi oleh desain elektroda, material yang digunakan, konfigurasi grounding, serta kondisi tanah.
Apa Itu Proteksi Petir Internal?
Berbeda dengan proteksi eksternal, proteksi internal bertujuan untuk mengurangi risiko akibat efek elektromagnetik dan tegangan lebih yang dapat terjadi ketika terdapat sambaran petir.
Salah satu perangkat yang umum digunakan adalah Surge Protection Device atau SPD.
SPD dirancang untuk membantu membatasi tegangan lebih sementara atau transient surge pada sistem kelistrikan.
Perangkat ini sangat penting terutama pada bangunan yang memiliki banyak peralatan elektronik.
Mengapa Proteksi Petir Eksternal Saja Tidak Selalu Cukup?
Bayangkan sebuah gedung telah memiliki air terminal dan grounding yang baik.
Ketika terjadi sambaran petir di sekitar gedung, medan elektromagnetik yang dihasilkan dapat memicu tegangan induksi pada kabel dan sistem elektronik.
Selain itu, surge juga dapat masuk melalui jaringan listrik atau komunikasi.
Akibatnya, meskipun bangunan sudah memiliki penangkal petir eksternal, peralatan seperti komputer, server, CCTV, PLC, panel kontrol, inverter, dan perangkat elektronik lainnya masih dapat mengalami gangguan jika tidak diberikan perlindungan internal yang sesuai.
Karena itu, sistem proteksi petir sebaiknya dirancang secara menyeluruh.

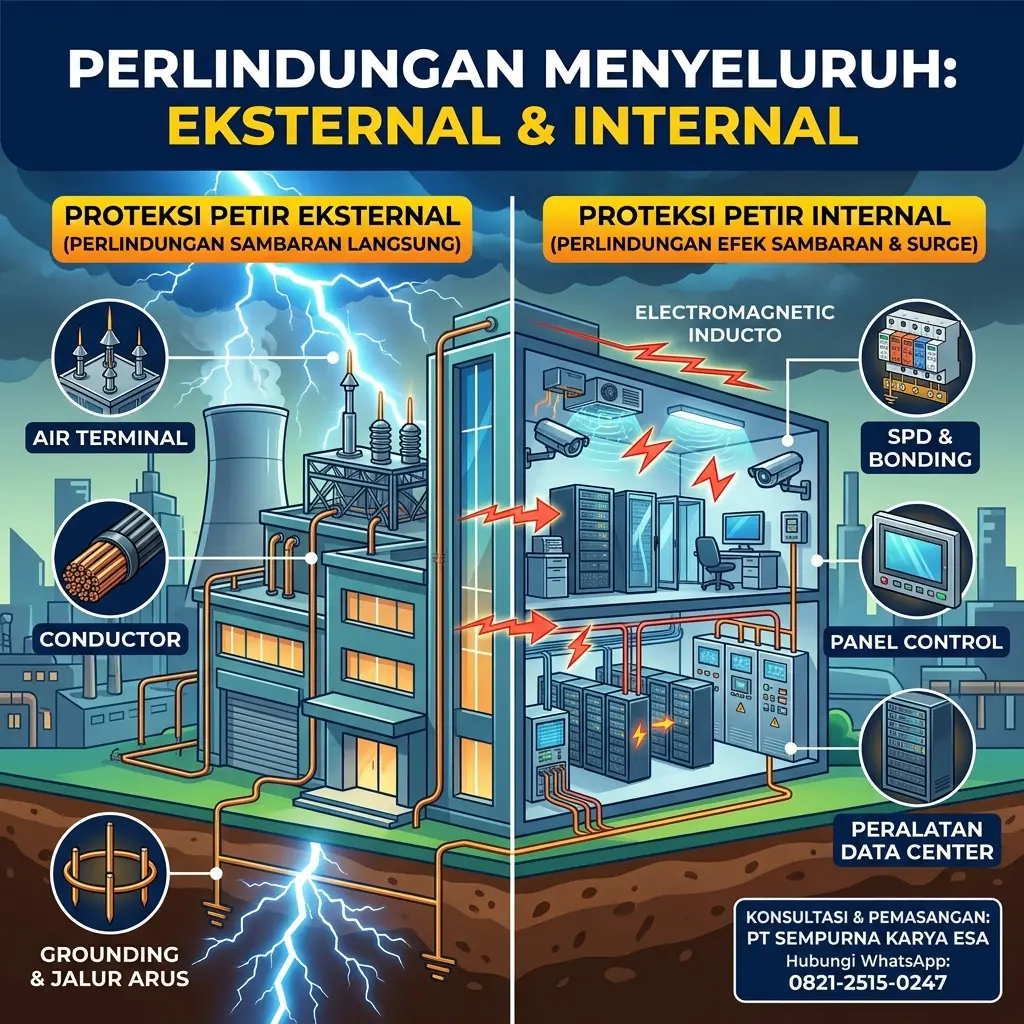

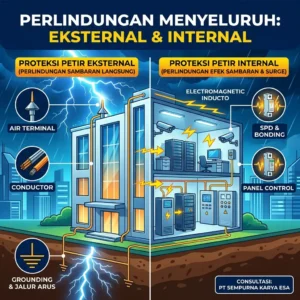

Perbedaan Proteksi Eksternal dan Internal
Secara sederhana, perbedaannya dapat dilihat dari fungsi masing-masing.
Proteksi eksternal:
- Melindungi bangunan dari sambaran langsung.
- Menggunakan air terminal.
- Menggunakan down conductor.
- Terhubung dengan grounding system.
- Fokus pada pengendalian jalur arus petir.
Proteksi internal:
- Mengurangi risiko akibat surge dan efek sambaran.
- Menggunakan SPD dan sistem pendukung lainnya.
- Melindungi instalasi listrik dan perangkat elektronik.
- Memperhatikan bonding dan equipotentialization.
- Fokus pada perlindungan bagian dalam bangunan.
Keduanya memiliki fungsi yang berbeda tetapi saling melengkapi.
Contoh Penerapan pada Gedung
Misalnya sebuah gedung perkantoran memiliki server, komputer, CCTV, sistem akses pintu, panel listrik, dan perangkat komunikasi.
Untuk perlindungan eksternal, gedung dapat dilengkapi dengan air terminal, down conductor, dan grounding system.
Namun perlindungan tersebut perlu dilengkapi dengan perlindungan internal yang sesuai.
SPD dapat ditempatkan pada titik tertentu dalam sistem kelistrikan berdasarkan hasil desain dan kebutuhan instalasi.
Dengan demikian, sistem proteksi tidak hanya berusaha mengendalikan sambaran langsung, tetapi juga membantu mengurangi risiko kerusakan perangkat akibat surge.
Pentingnya Bonding dan Equipotentialization
Dalam sistem proteksi petir, bonding memiliki peran penting.
Ketika terjadi sambaran petir, terdapat potensi perbedaan tegangan yang sangat besar pada berbagai bagian konduktif.
Jika tidak dikelola dengan baik, beda potensial tersebut dapat menyebabkan terjadinya loncatan listrik.
Bonding digunakan untuk menghubungkan bagian-bagian konduktif tertentu sehingga perbedaan potensial dapat dikendalikan.
Konsep ini dikenal sebagai equipotentialization.
Bagaimana Menentukan Sistem Proteksi yang Dibutuhkan?
Tidak semua bangunan membutuhkan konfigurasi yang sama.
Beberapa faktor yang perlu dipertimbangkan antara lain:
Tinggi Bangunan
Bangunan yang lebih tinggi umumnya memiliki tingkat paparan sambaran yang berbeda dibandingkan bangunan rendah.
Lokasi
Kondisi geografis dan aktivitas petir di wilayah sekitar juga perlu menjadi pertimbangan.
Fungsi Bangunan
Gedung kantor, rumah tinggal, pabrik, gudang, rumah sakit, fasilitas telekomunikasi, dan fasilitas industri memiliki tingkat risiko yang berbeda.
Peralatan di Dalam Bangunan
Bangunan yang memiliki peralatan elektronik bernilai tinggi membutuhkan perhatian lebih terhadap perlindungan internal.
Sistem Kelistrikan
Konfigurasi sistem listrik akan memengaruhi pemilihan dan penempatan perangkat proteksi surge.
Apakah SPD Menggantikan Penangkal Petir?
Tidak.
SPD dan sistem proteksi petir eksternal memiliki fungsi yang berbeda.
Penangkal petir eksternal berfungsi mengendalikan sambaran langsung dan menyalurkan arus menuju tanah.
Sementara itu, SPD digunakan untuk membantu membatasi tegangan lebih pada sistem kelistrikan atau jalur tertentu.
Jadi, keduanya bukan pengganti satu sama lain.
Kesalahan yang Sering Terjadi
Beberapa kesalahan yang masih sering ditemukan dalam instalasi proteksi petir antara lain:
Pertama, hanya memasang air terminal tanpa memperhatikan grounding.
Air terminal membutuhkan jalur penghantar dan sistem pembumian yang dirancang dengan baik.
Kedua, mengabaikan perlindungan internal.
Bangunan yang memiliki banyak perangkat elektronik sebaiknya mempertimbangkan risiko surge.
Ketiga, jalur down conductor terlalu banyak belokan.
Jalur penghantar perlu dirancang dengan mempertimbangkan karakteristik arus petir.
Keempat, tidak melakukan pemeriksaan berkala.
Sistem proteksi petir dapat mengalami kerusakan akibat usia, korosi, perubahan bangunan, atau pekerjaan renovasi.
Kesimpulan
Proteksi petir eksternal dan internal merupakan dua bagian penting dalam sistem perlindungan bangunan.
Proteksi eksternal berfungsi menangkap dan menyalurkan sambaran petir menuju tanah, sedangkan proteksi internal membantu mengurangi risiko akibat surge dan efek sambaran terhadap instalasi serta peralatan elektronik.
Dengan menggabungkan keduanya, perlindungan bangunan dapat dirancang secara lebih menyeluruh.
Jika Anda sedang merencanakan instalasi sistem proteksi petir untuk rumah, gedung, pabrik, gudang, atau fasilitas industri, sebaiknya lakukan assessment terlebih dahulu agar sistem yang digunakan sesuai dengan kondisi bangunan dan tingkat risikonya.
PT Sempurna Karya Esa menyediakan solusi sistem proteksi petir, grounding, instalasi, assessment, maintenance, hingga pemeriksaan sistem penyalur petir. Konsultasikan kebutuhan bangunan Anda untuk mendapatkan rekomendasi sistem yang sesuai.
